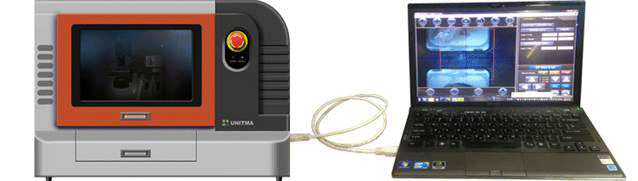

Automatische micro arrayer 272B
Ook wel Quick Ray Master genoemd. De Quick Ray Master is een geautomatiseerde weefsel microarrayer uitgevoerd door de ingebouwde pc.
Het instrument haalt de monsterweefsels uit het donor blok en plaatst automatisch de geëxtraheerde monsterweefsels in het correspondentgat van het vooraf gemaakte ontvangersblok
Via het Tissue Array Report Programma (TARP) heeft de onderzoeker toegang tot het gegevensbestand van het actuele TMA-werk.
De onderzoekers kunnen kiezen uit een van de 3 roterende type tips, simpelweg door gebruik te maken van de unieke UNITMA software. Het instrument
kan worden aangesloten op de externe apparaten zoals USB, monitoren, printers en etc.
Het instrument biedt economische efficiëntie in de tijd, kwaliteit en kosten van weefselvoorbereiding door volledig te automatiseren van het weefse lmicro array proces.
Omschrijving
Analyse van veel weefselmonsters van patiënten tegelijkertijd.
• Conserveert tumoren, biopten en andere kostbare biologische monsters
• Conserveert antilichamen en andere dure reagentia
• Verbetert de testprecisie door monster- en patiënt multi-plexing
• Toepasbaar op mRNA- en eiwitexpressieanalyse
• Miniaturiseren en automatiseren van immunohistochie, in situ hybridisatie, FISH en in situ PCR
Snelle voorbereiding van weefsel micro array blokken
• Behoudt weefselintegriteit tijdens inbedding
• Tot 300 plakjes tissues per ontvangerblok
• Gestandaardiseerde blokconfiguratie eenvoudig beeldanalyse
• Bereid tot 240 weefselkernen per uur voor
• TMA slagingspercentage tot 99%
• Weefselvoorbereidingscyclustijd van 15secs
- Een zeer korte tijd voor voorbereiding om het instrument te bedienen
Een gebruiker is niet verplicht om de ontvangende blokken voor te bereiden aangezien Unitma z.g.premade ontvangerblokken levert.
2. Vooraf gemaakte ontvanger blokken
De 4 soorten vooraf gemaakte ontvanger blok zijn verkrijgbaar in de volgende ,maten
• 0,5 mm-320 gaten (16×20) -(‘s Werelds kleinste formaat)
• 1mm-120 gaten (10×12)
• 1,5 mm-90 gaten (9×10)
• 2mm-60 gaten( 6×10)
3. Krachtige tipmodules
Het sample kan via vacuüm met een naald uit het blok gehaald worden om vervolgens op de juiste plek in het donorblok geplaatst te worden. Aansturing geschiedt mede door twee hoge resolutie camera’s die de positie van het blok en naald in de gaten houden.
4. De ingebedde unieke S/W De S/W van de Unitma regelt de meeste functies van Quick Ray Master volledig automatisch.
5. Automatische kalibratie en nauwkeurige beweging van de 4 assen die de naalden bedienen.
6. Automatische of handmatige bediening naar keuze van de gebruiker
7. Koppel baar met externe apparaten en compatibel met andere toepassingen
8. Real-time monitoring van het huidige TMA-werk via de monitor
Specificaties
| Omschrijving | Quick Ray Master (Model : UATM-272B) |
| Instrument type | Automated Tissue Microarrayer |
| Punch type | Rotary puncher(0.5mm 1mm, 1.5mm, 2mm) |
| Power supply | 100 to 120 VAC, 200 to 240 VAC / 50~60Hz |
| Space required | 750 x 600 x 600 (mm) |
| Weight | 80 kg |
| Stage capacity | 10 donor blocks and 2 recipient blocks |
| Speed | 1 cycle time : 10 seconds (Pick & Place) |
| Monitor | 2,592 x 1944 (pixels) |
| Camera resolution | Camera 1 : 1280 x 1024, Camera 2 : 2,592 x 1,944 (pixels) |
| Operating system | Unique UNITMA S/W by Windows 7 |
| Recipient block | Premade recipient block to be supplied by UNITMA |
| Certifications | ISO, CE, FCC, UL |
